Noua gamă versatilă a cuptoarelor tubulare TF de la Carbolite Gero include elemente de încălzire de înaltă calitate și un design inovator de izolație termică, pentru a obține performanțe de primă clasă, menținând reduse atât temperatura carcasei, cât și consumul de energie.
Gama TF a fost proiectată pentru mai multă flexibilitate. Tuburile de lucru glisante și adaptoarele pentru tuburi permit unui singur cuptor să se potrivească cu o varietate de diametre ale tuburilor, în timp ce tuburile de lucru în sine pot fi schimbate cu ușurință pentru a îndeplini cerințele fizice sau chimice diferite ale unui proces.
Pachetele de tuburi de lucru opționale permit utilizatorilor să echipeze TF-ul pentru funcționare sub vid sau în atmosferă modificată.
| Temperatura maximă 1100, 1200, 1600°C | Ø Cuptorului 32, 60, 100, 125 mm |
| Lungime încălzită 150, 180, 300, 450, 600, 800, 1000, 1200 mm | Număr zone încălzite 1 zonă sau 3 zone |
| Orientare Toate modele sunt disponibile în poziție de montare orizontală sau verticală | |
Noua gamă de cuptoare tubulare Carbolite Gero este rezultatul a peste 80 de ani de experiență în inginerie termică, combinând cele mai noi dezvoltări tehnologice cu construcții solide, componente de înaltă calitate și o estetică elegantă, modernă.
Gama de cuptoare tubulare Carbolite Gero se mândrește cu o varietate de caracteristici tehnice pentru a maximiza lungimea încălzită a cuptorului, asigurându-se că o parte cât mai mare din tubul de lucru este încălzită până la temperatura de referință. Acestea includ elemente de încălzire distribuite uniform în jurul tubului de lucru și o izolație cu masă termică redusă.
Pentru a obține cea mai mare lungime încălzită posibilă, modelele noastre cu 3 zone dispun de o creștere sporită a puterii la capetele cuptorului, asigurând cea mai bună uniformitate posibilă a temperaturii pe tot volumul de lucru.
Combinarea cuptorului dumneavoastră cu pachete de tuburi de lucru care includ dopuri de izolație termică sau scuturi de radiație ajută la prevenirea pierderilor termice de la capetele tubului de lucru. Cuptoarele Carbolite Gero sunt greu de combătut, atunci când vine vorba de distribuirea uniformă a căldurii!
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.
Cuptoarele tubulare TF tube sunt echipate cu port de comunicație ethernet și un regulator de temperatură programabil cu 24 segmente, în versiunea standard:

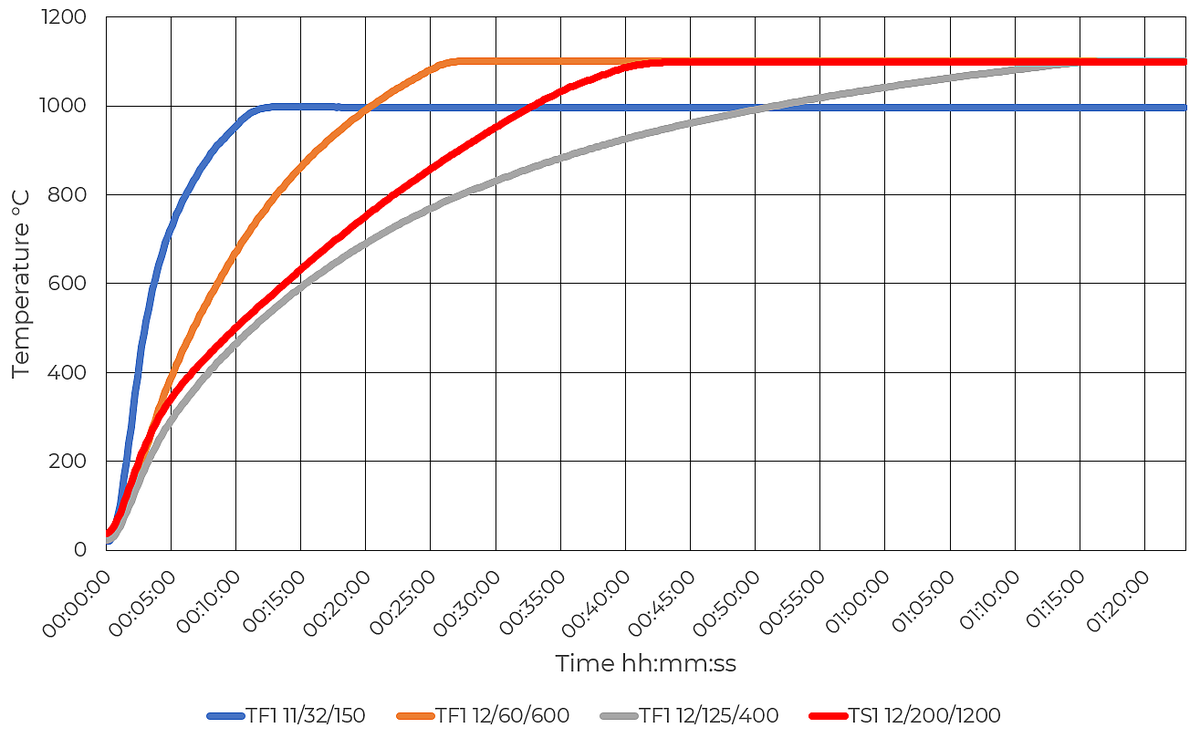

Cuptoarele tubulare Carbolite Gero sunt echipate cu elemente de încălzire de înaltă calitate, concepute pentru a atinge viteze mari de încălzire.
Optimizarea timpilor de lucru prin accelerarea proceselor de tratament termic!
Măsurătorile precise ale temperaturii sunt efectuate în laboratorul de testare Carbolite Gero și sunt disponibile pentru toate modelele.
măsurători efectuate cu tub de cuarț și dopuri izolatoare montate
măsurători efectuate cu tub de cuarț și dopuri izolatoare montate
Această gamă de cuptoare tubulare se poate achiziționa în una dintre cele două configurații de montare standard.
Configurația standard pentru lungimi încălzite de până la 600 mm
Conversie ușoară la diverse moduri de montare, opționale
Configurație standard pentru lungimi încălzite de 800 mm și peste
Montarea corpului cuptorului pe suport vertical
Folosit pentru montarea corpului cuptorului pe echipamentul clientului
Extensia de 4 m are ca rezultat un total de 6 m între corpul cuptorului și cutia de control
Carbolite Gero's new tube furnaces are very energy-efficient. Their high-quality thermal insulation is designed for longevity, low case temperature and most of all outstandingly low energy consumption.
Using a Carbolite Gero tube furnace reduces your energy cost as well as the carbon footprint.
Energy consumption for exemplary Carbolite Gero TF1 12/60/600 model (red) and equivalent competitor product (yellow); measured at each temperature after 2 hours soak.
Cuptoarele tubulare Carbolite Gero pot fi echipate cu o varietate de opțiuni pentru aplicații care necesită atmosferă modificată sau vacuum.
Cuptoarele tubulare Carbolite Gero sunt proiectate cu pentru siguranța utilizatorului.
Construcția robustă și izolația termică de înaltă calitate fac ca temperatura exterioara a carcasei să fie mult redusă decât la alte modele.
Acest lucru ajută la evitarea riscului de rănire a operatorului iar prin reducerea cantității de căldură care iese din cuptor se asigură un mediu de lucru confortabil și, de asemenea, se irosește mai puțină energie în timpul utilizării. Atunci când temperatura este ridicată, Carbolite Gero vă protejează împotriva căldurii!
O gamă largă de diametre, lungimi și materiale ale tuburilor de lucru.
Pentru a preveni pierderile de căldură și pentru a îmbunătăți uniformitatea.
| Număr zone încălzite | Temp. max. (°C) | Furnace Ø | Lungime încălzită (mm) | Timp de încălzire (min.) | Lungimea tubului pentru utilizare în aer (mm) | Lungimea tubului pentru utilizare în atmosferă modificată (mm) | Dimensiuni: Externe H x W x D (mm) | Lungime uniformă ±5°C (mm) | Putere max. (W) | Greutate (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TF1 11/32/150 | 1 | 1100 | 32 | 150 | 27 | 300 | 500 | 455 x 335 x 470 | 58 | 575 | 16 |
| TF1 12/60/150 | 1 | 1200 | 60 | 150 | 40 | 430 | 600 | 575 x 485 x 480 | 93 | 750 | 31 |
| TF1 12/60/300 | 1 | 1200 | 60 | 300 | 35 | 580 | 750 | 575 x 495 x 480 | 177 | 1500 | 37 |
| TF1 12/60/450 | 1 | 1200 | 60 | 450 | 45 | 730 | 900 | 575 x 645 x 480 | 318 | 2000 | 49 |
| TF1 12/60/600 | 1 | 1200 | 60 | 600 | 45 | 880 | 1050 | 575 x 795 x 480 | 474 | 2500 | 56 |
| TF1 12/125/400 | 1 | 1200 | 125 | 400 | 88 | 750 | 1000 | 665 x 665 x 480 | 284 | 1860 | 71 |
| TF1 12/125/600 | 1 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575 | 456 | 2510 | 89 |
| TF1 12/125/800 | 1 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 635 | 3160 | 102 |
| TF1 12/125/1000 | 1 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 847 | 3810 | 120 |
| TF1 12/125/1200 | 1 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 969 | 4460 | 134 |
| TF1 16/60/180 | 1 | 1600 | 60 | 180 | -- | 680 | 900 | 665 x 595 x 585 | 100 | 2500 | 43 |
| TF1 16/60/300 | 1 | 1600 | 60 | 300 | -- | 800 | 1020 | 665 x 715 x 585 | 175 | 4000 | 51 |
| TF1 16/100/450 | 1 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 320 | 6000 | 90 |
| TF1 16/100/600 | 1 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 425 | 7000 | 100 |
| TF3 12/60/450 | 3 | 1200 | 60 | 450 | 55 | 730 | 900 | 575 x 645 x 480 | 340 | 2000 | 49 |
| TF3 12/60/600 | 3 | 1200 | 60 | 600 | 55 | 880 | 1050 | 575 x 795 x 480 | 501 | 2500 | 56 |
| TF3 12/125/600 | 3 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575* | 507 | 2510 | 89 |
| TF3 12/125/800 | 3 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 715 | 3160 | 102 |
| TF3 12/125/1000 | 3 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 855 | 3810 | 120 |
| TF3 12/125/1200 | 3 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 1055 | 4460 | 134 |
| TF3 16/100/450 | 3 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 375 | 6800 | 90 |
| TF3 16/100/600 | 3 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 460 | 8000 | 100 |
Supus modificărilor şi erorilor tehnice
